产品名称: 专业无线手拉手数字会议系统SD-9982
一、系统描述
     欢迎使用无线会议系统。本系统是一套工作于UHF频段的无线会议系统,全数字控制,具有多种发言模式。本系统安装方便、操作简便、经济实用,是会议工程的首选。
1.1功能特点
采用FM调频实现声音信号传输,高保真,信噪比高,无声音延时。使用独有的新型防啸叫单指向高灵敏度电容咪芯,使会议声音几近完美。
音频信道和控制信道皆采用无线方式传送,无需铺设电缆,信号覆盖范园内可任意移动,使会场布置便捷灵活。
针对会议应用独立研发的数据通信算法,使信号范围内,系统响应速度不受列席单元多少影响。代表单元和主席单元数量均不受限制,用户可按需灵活增减。
具有先进先出、后进先出、限制发言、主席专用等多种会议发言模式。
超低功耗,列席单元使用普通5号碱性电池即可获得8~15小时的连续发言时间,且具有自动关机功能可使系统耗电最低。
分级菜单设计,使操作简明方便。且有电量显示和欠压提示,频率信道和信号指示等功能。
主控机采用全金属结构设计,庄重大方;列席单元采用工程塑料材质加上新颖的外型设计,内置天线,美观得体。
1.2 主控机

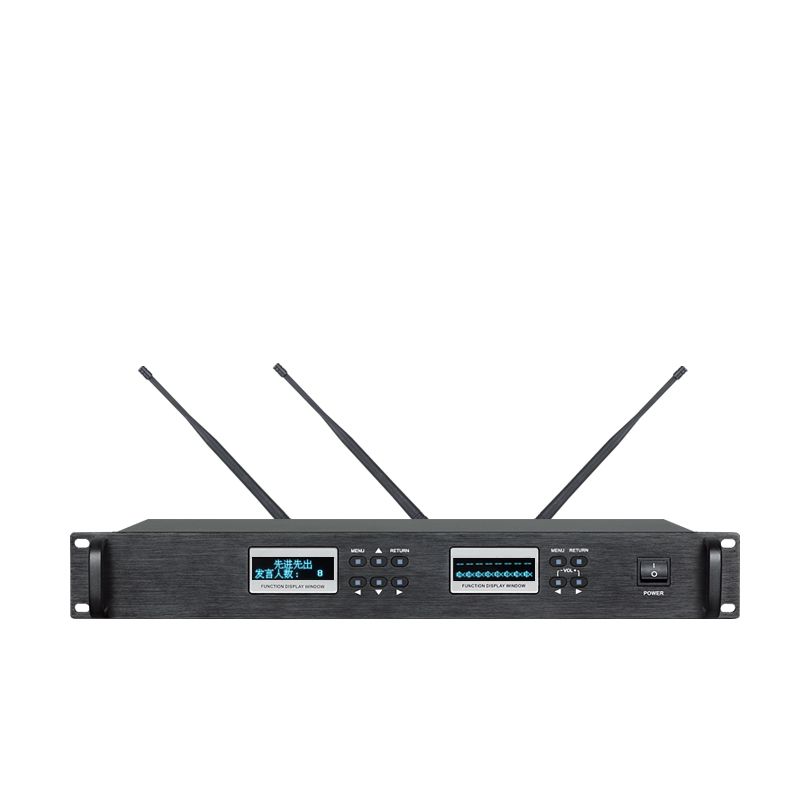

1.2.1 主控机实图

1.2.2 主控机示意图
1.功能显示窗
2.(功能显示窗)菜单进入/确认键(ENTER)
3.(功能显示窗)上方向键()
4.(功能显示窗)返回键(RETURN)
5.状态显示窗
6.(状态显示窗)设置键(SET)
7.(状态显示窗)返回键(RETURN)
8.电源开关(POWER)
9.(功能显示窗)左方向键()
10.(功能显示窗)下方向键()
11.(功能显示窗)右方向键()
12.(状态显示窗)左方向键()/音量-
13.(状态显示窗)右方向键()/音量+
14.话筒音频信道天线接口(ANT B)
15.音频混合平衡输出口(MIX-BAL)
16.音频混合输出(MIX OUT)
17.控制信道天线接口(ANT DATA)
18.DC电源插座
19.话筒音频信道天线接口(ANT A)

1.2.3主控机技术指标:
电源输入: DC12V,≧ 1A
消耗功率: < 6W
工作温度  -10℃ ~ 40℃
主控机尺寸(W×H×D):480mm×50mm(1U,包括机箱脚垫)×180mm
主控机重量:1.8 kg
音频信道
通信方式: UHF无线方式(单向)
信道数: 4/6/8路
频率范围: 700MHz ~ 800MHz
解调方式:FM
接收灵敏度:-100dBm
 控制信道
通信方式:UHF无线方式(双向)
信道数:60
频率范围:916MHz ~ 928MHz
调制方式: GFSK
接收灵敏度:-100dBm
辐射功率:≦ +12dBm
频率偏差:< 15ppm
数据速率:4.8 Kbps
1.2.3主控机技术指标:
电源输入: DC12V,≧ 1A
消耗功率: < 6W
工作温度  -10℃ ~ 40℃
主控机尺寸(W×H×D):480mm×50mm(1U,包括机箱脚垫)×180mm
主控机重量:1.8 kg
音频信道
通信方式: UHF无线方式(单向)
信道数: 4/6/8路
频率范围: 700MHz ~ 800MHz
解调方式:FM
接收灵敏度:-100dBm
 控制信道
通信方式:UHF无线方式(双向)
信道数:60
频率范围:916MHz ~ 928MHz
调制方式: GFSK
接收灵敏度:-100dBm
辐射功率:≦ +12dBm
频率偏差:< 15ppm
数据速率:4.8 Kbps
1.3.2 列席单元话筒示意图


1.超指向性电容式拾音器
2.灯环:发言状态时常亮
3.主席优先按键(PRIOR)
4.话筒开关键(ON/OFF)
5.显示屏
1.3.3 列席单元话筒技术指标
工作电源:DC 2.25V ~ 3.25V
消耗功率:≦380mW(发言状态)
工作温度  -10℃ ~ 40℃
咪杆长:400mm
尺寸(W×H×D):150mm×75mm(不含咪杆)×380mm
重量:0.85 kg
音频信道
通信方式: UHF无线方式(单向)
频率范围: 700MHz ~ 800MHz
调制方式:FM
最大调制量:50K
辐射功率:≦ +12dBm
频率偏差:< 15ppm
参考讲话距离:8cm ~ 30cm
控制信道
通信方式:无线方式(双向)
信道数:60
频率范围:916MHz ~ 928MHz
调制方式: GFSK
接收灵敏度:-100dBm
辐射功率:≦ +12dBm
频率偏差:< 15ppm
数据速率:4.8 Kbps
